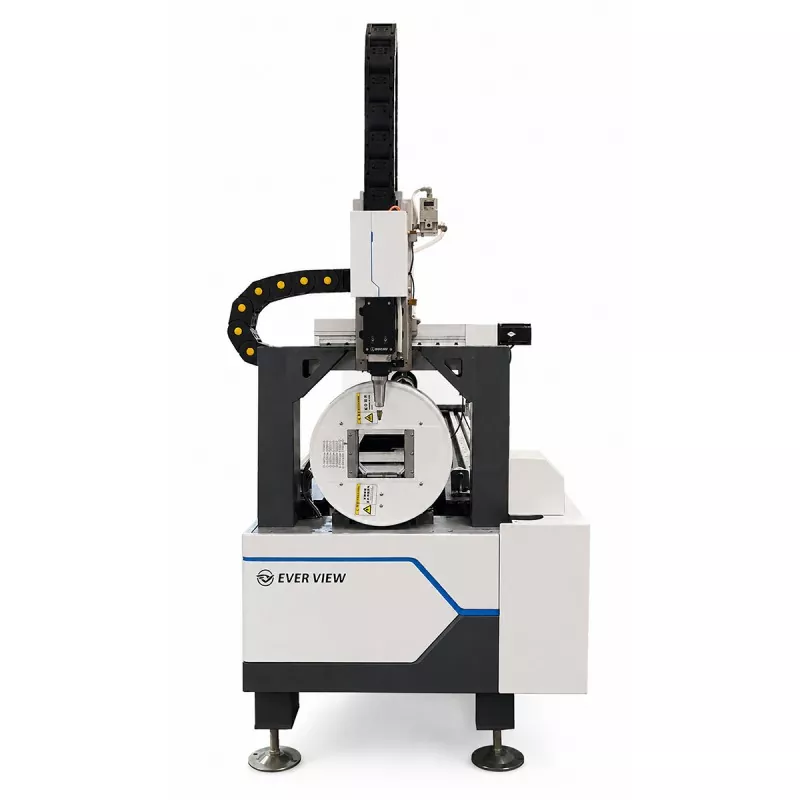

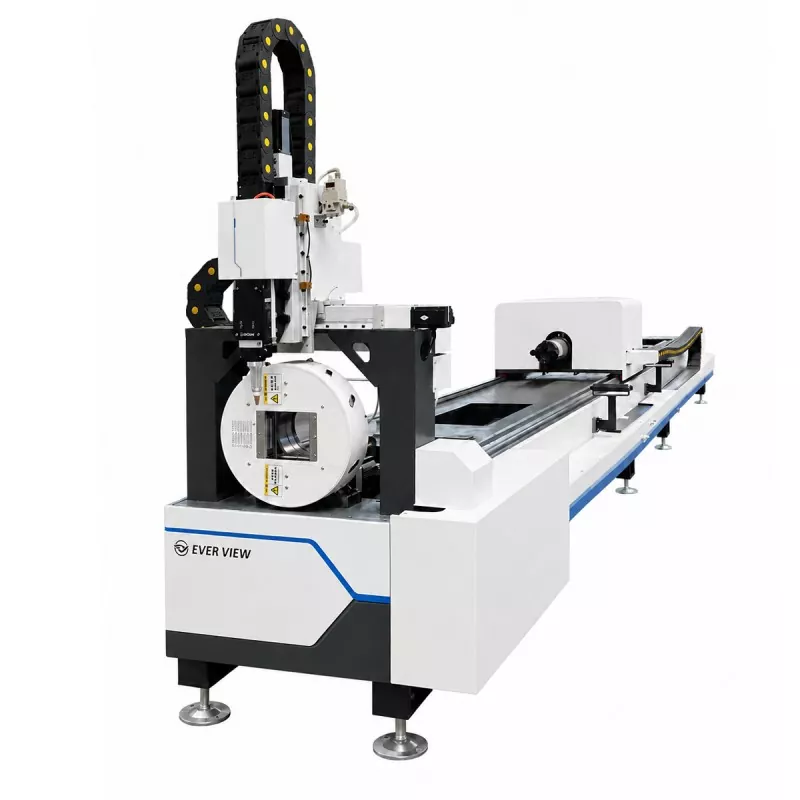

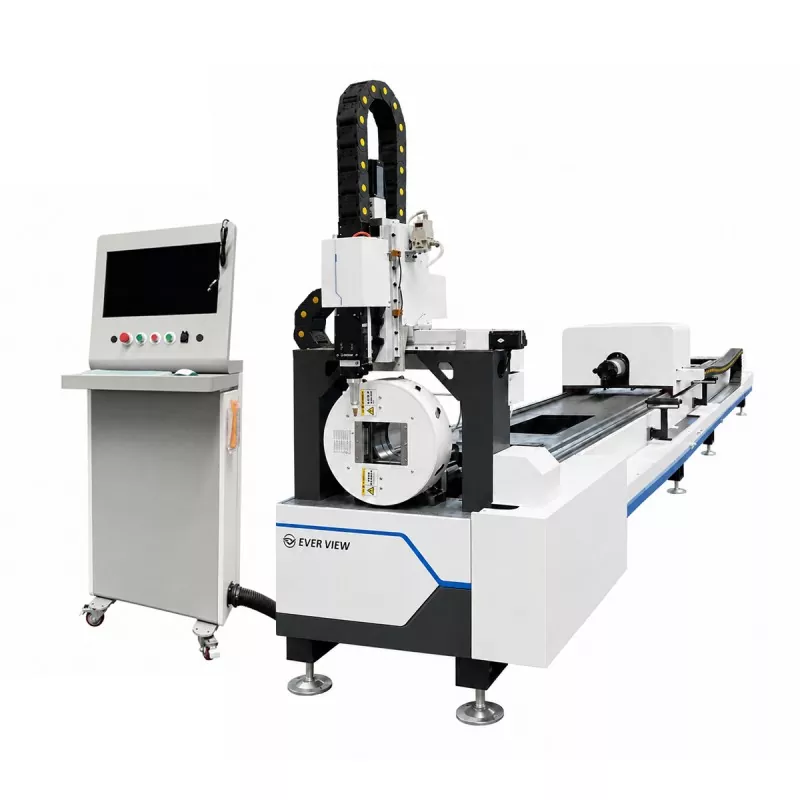

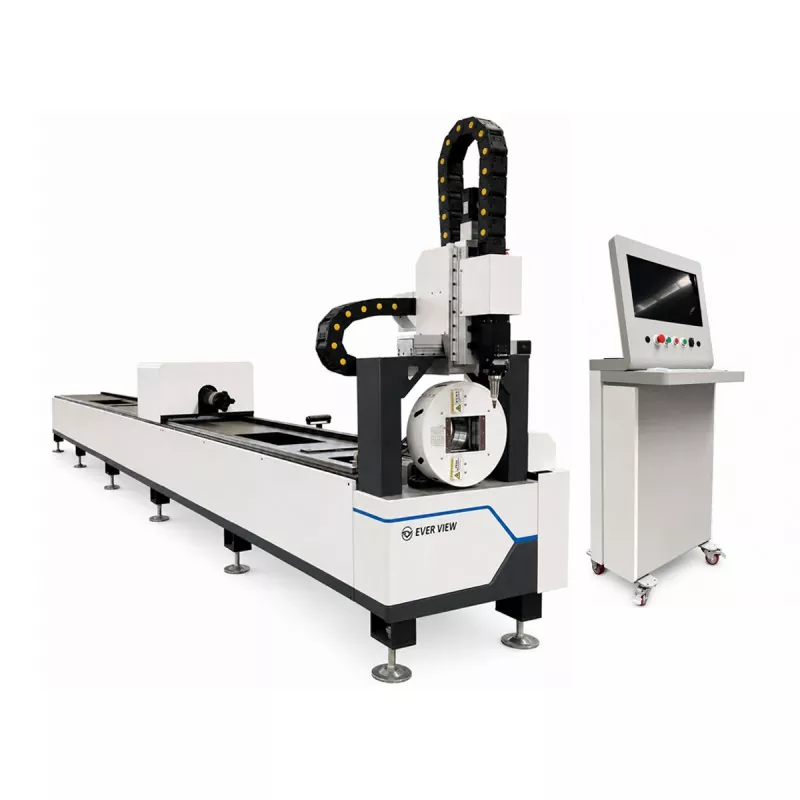

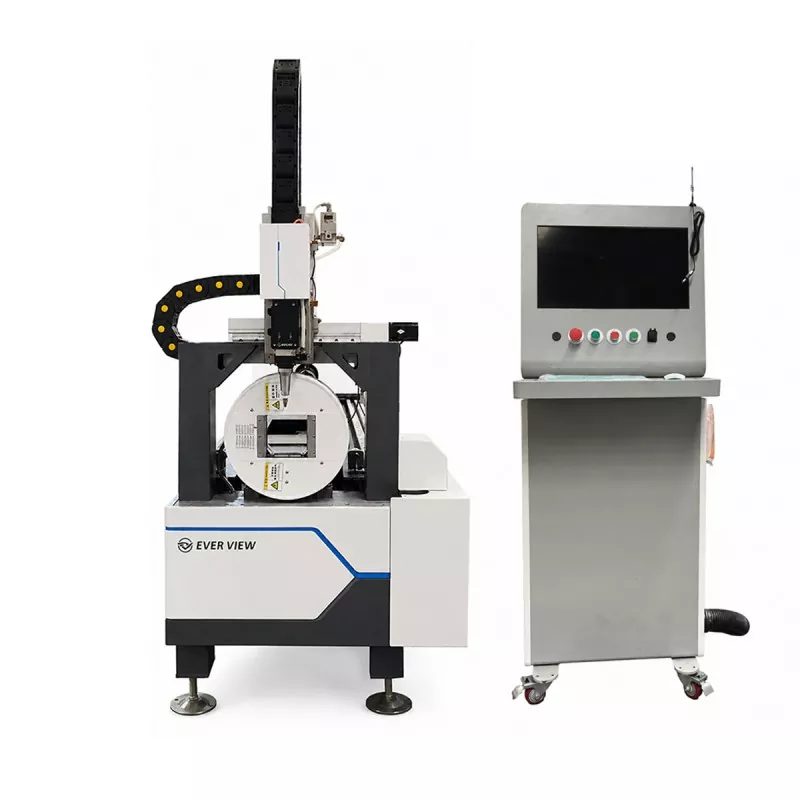

Ekonomičen stroj za lasersko rezanje cevi z vlakni

Ekonomični stroj za lasersko rezanje cevi z vlakni lahko izvaja rezanje cevi, rezanje lukenj, rezanje rež, konturno rezanje in obrezovanje koncev v enem programiranem postopku. Primeren je za kovinsko pohištvo, fitnes opremo, avtomobilske komponente, kmetijske stroje, gradbene konstrukcije in splošno proizvodnjo kovin.

Pošljite nam svojo velikost cevi, material, debelino, dolžino in risbo za konfiguracijo stroja in oceno rezanja.

Podrobnosti izdelka

Praktično 3kW lasersko rezanje cevi

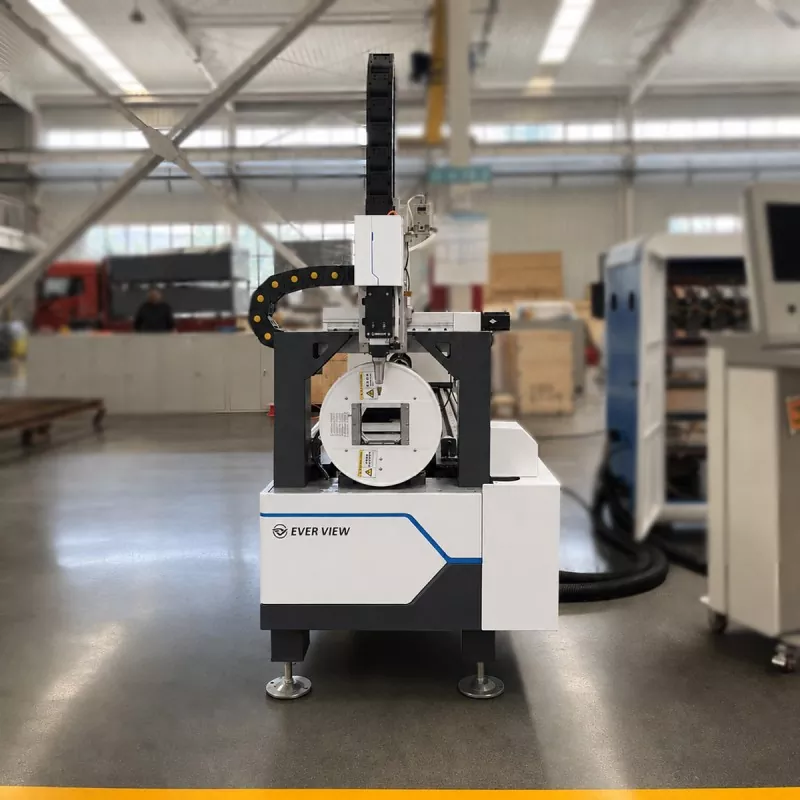

Ekonomični stroj za lasersko rezanje cevi EVER VIEW je zasnovan za kupce, ki potrebujejo zanesljivo obdelavo cevi brez nepotrebne zapletenosti sistema. 3kW laserski vir zagotavlja praktično ravnovesje med zmogljivostjo rezanja, operativnimi stroški in prilagodljivostjo uporabe.

Za referenco lahko pravilno konfiguriran sistem s 3 kW običajno reže stene cevi iz ogljikovega jekla do približno 10–12 mm in stene cevi iz nerjavnega jekla do približno 5–6 mm pod ustreznimi pogoji. Te številke so referenčne vrednosti in ne zajamčene meje. Dejanski rezultati so odvisni od profila cevi, razreda materiala, tlaka plina, izbire šob, hitrosti rezanja, zahtev glede kakovosti robov in konfiguracije stroja.

Primeren je za delavnice, ki začenjajo z laserskim rezanjem cevi, tovarne, ki dodajo namensko opremo za obdelavo cevi, in proizvajalce, ki obravnavajo naročila majhnih ali srednjih serij.

Referenčna debelina reza glede na material

Naslednje vrednosti so splošni referenčni razponi za običajno uporabo cevi:

Največja praktična debelina je lahko nižja za cevi majhnega premera, zapletene profile, hitro proizvodnjo ali stroge zahteve glede kakovosti robov. Pred končno potrditvijo je priporočljiv preskus rezanja z uporabo dejanske cevi kupca.

Referenčne rezalne hitrosti glede na material

Hitrost rezanja se spreminja glede na debelino stene, razred materiala, obliko cevi, rezalni plin, premer šobe, položaj žarišča in zahtevano kakovost robov. Naslednje vrednosti so splošna referenčna območja za ravne odseke običajnih materialov cevi:

Te hitrosti so samo za predhodno oceno. Rezanje lukenj, rezanje rež, ostri vogali, majhne konture in obrezovanje koncev običajno zahtevajo nižje hitrosti kot rezanje v ravni črti. Kupci bi morali pri primerjavi konfiguracij strojev oceniti tako hitrost rezanja kot kakovost končnega roba.

Primerjava z drugimi možnostmi laserskega napajanja

Moč laserja je treba izbrati glede na zahtevano debelino materiala, proizvodno hitrost in delovno obremenitev in ne glede na največjo moč.

V primerjavi s strojem z močjo 2 kW model z močjo 3 kW na splošno zagotavlja širši obseg obdelave in večjo produktivnost za cevi srednje debeline. V primerjavi s strojem s 4 kW običajno ponuja nižjo naložbo in bolj ekonomično delovanje, hkrati pa se odreče določeni hitrosti in največji zmogljivosti debeline.

Za kupce, ki večinoma obdelujejo tankostenske pohištvene cevi, lahko zadostuje sistem z močjo 2kW. Za mešana naročila, ki vključujejo srednje debele cevi iz ogljikovega jekla in nerjavnega jekla, je 3kW pogosto praktična izbira. Za neprekinjeno proizvodnjo debelejših cevi ali naročila velikih količin lahko konfiguracija 4 kW zagotovi boljšo produktivnost.

Velikost cevi in ​​obseg materialov

Ekonomični stroj za lasersko rezanje cevi z vlakni podpira okrogle, kvadratne, pravokotne in izbrane posebne profile glede na končno konfiguracijo. Veljavni materiali lahko vključujejo ogljikovo jeklo, nerjavno jeklo, pocinkano jeklo, aluminij in druge kovine, ki jih je mogoče rezati z laserjem.

Dejansko območje rezanja je odvisno od razreda materiala, debeline stene, profila cevi, rezalnega plina, zahtevane kakovosti robov in proizvodne hitrosti.

Prilagodljivost proizvodnje

Digitalno programiranje operaterjem omogoča spreminjanje dolžine cevi, položajev lukenj, obrisov in končnih oblik brez priprave namenskega mehanskega orodja za vsako zasnovo. Zaradi tega je stroj primeren za ponavljajočo se proizvodnjo, izdelavo po meri, prototipe in mešana naročila.

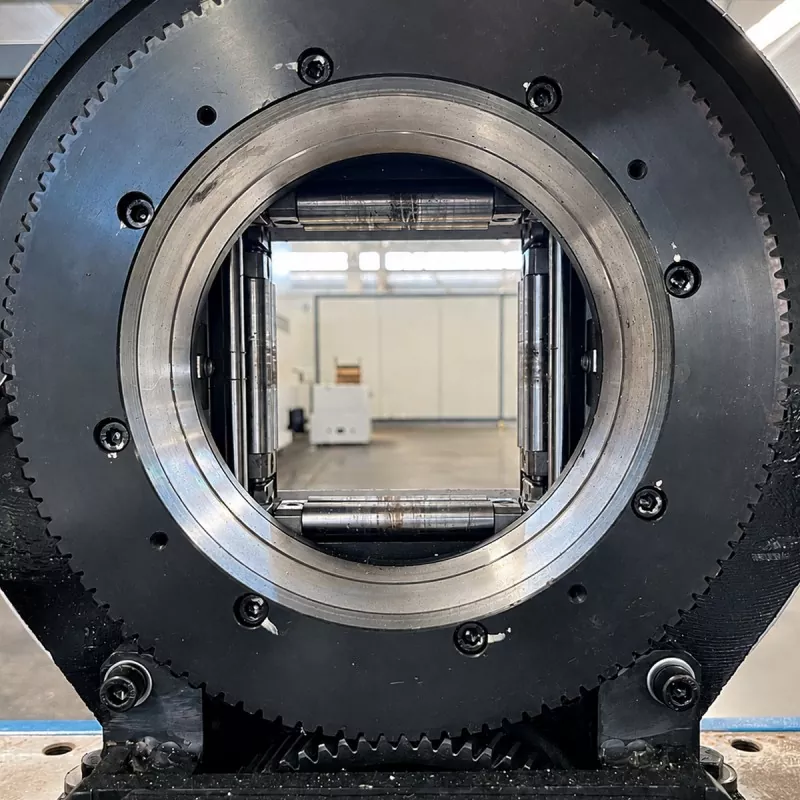

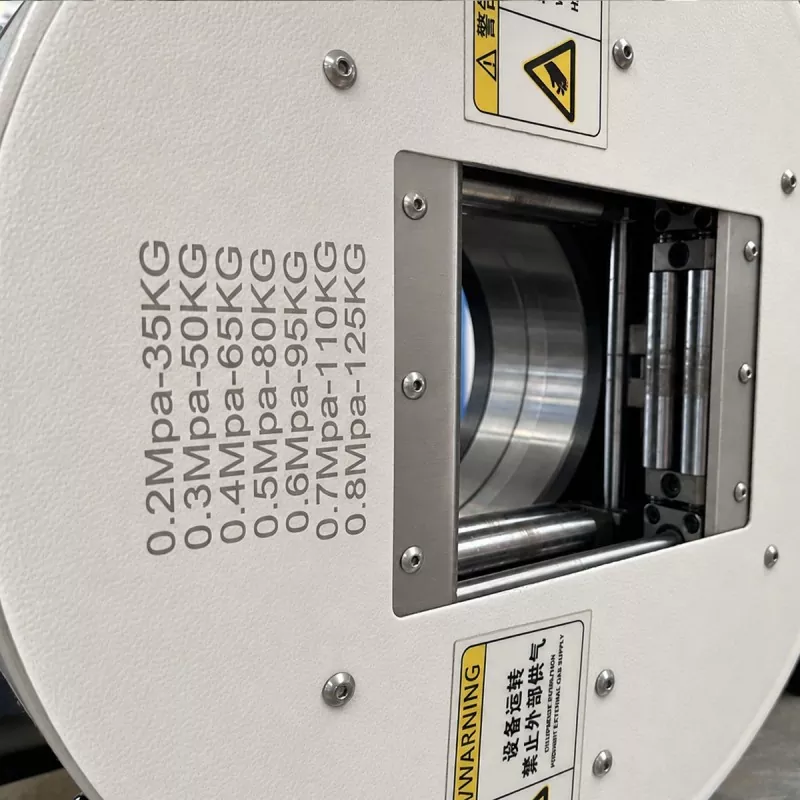

Univerzalni vpenjalni sistem

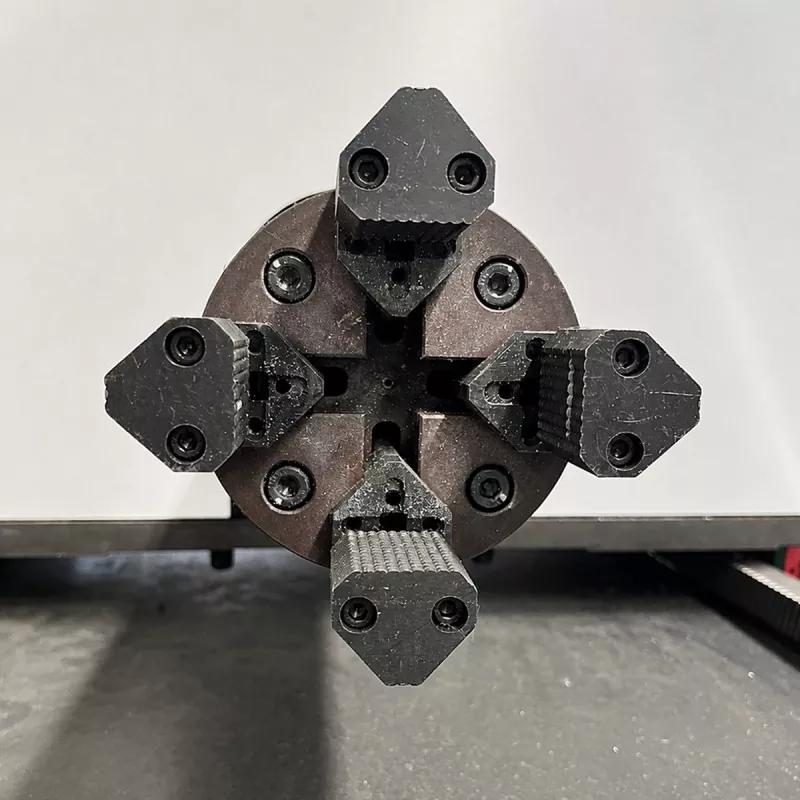

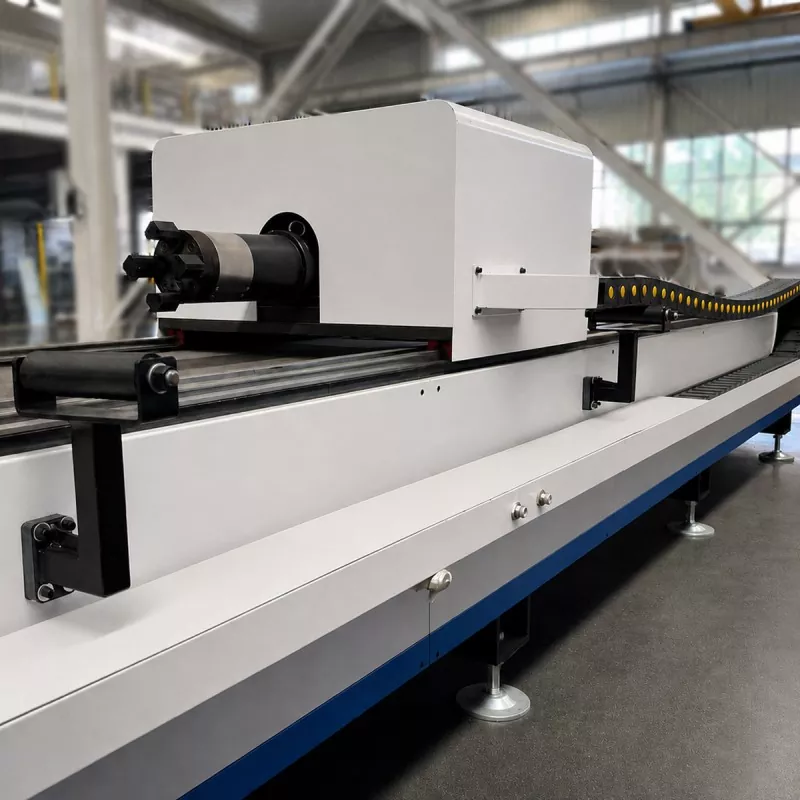

Univerzalna vpenjalna glava je primerna za okrogle in kvadratne cevi, kar pomaga zmanjšati menjavo vpenjal med različnimi obdelovanci. Stabilno vpenjanje podpira natančno rezanje lukenj, rež, kontur in rezov okrog več strani cevi.

Hitrost vpenjalne glave lahko doseže do 120 vrt/min.

Zmanjšane sekundarne operacije

Za ustrezne dele lahko stroj združi pripravo, povezano z meritvami, rezanje, vrtanje, rezanje utorov in končno obrezovanje v en programiran postopek. To lahko zmanjša ročno označevanje, ponavljajoče se vpenjanje, prenose obdelovancev in sekundarno obdelavo.

Dejansko izboljšanje je odvisno od geometrije cevi, materiala, obsega proizvodnje in obstoječega poteka dela.

Področja uporabe

Ekonomični stroj za lasersko rezanje cevi z vlakni je primeren za kovinsko pohištvo, kot so mize, stoli, police, posteljni okvirji in drugi cevasti deli pohištva.

Za opremo za fitnes lahko obdeluje okvirje, nosilce, opore in priključne dele, ki se uporabljajo v opremi za telovadnice.

V proizvodnji avtomobilskih komponent se lahko uporablja za izbrane cevaste strukture, nosilce, nosilce in izdelane dele vozil.

Za kmetijske stroje tipične aplikacije vključujejo okvirje, varovala, podpore in povezovalne komponente.

Pri izdelavi gradbenih konstrukcij lahko obdeluje konstrukcijske cevi, ograje, podpore in komponente ogrodja.

Za splošno izdelavo kovin je stroj primeren za dele po meri, prototipe, pogodbeno proizvodnjo in mešana naročila.

Funkcije delovanja in vzdrževanja

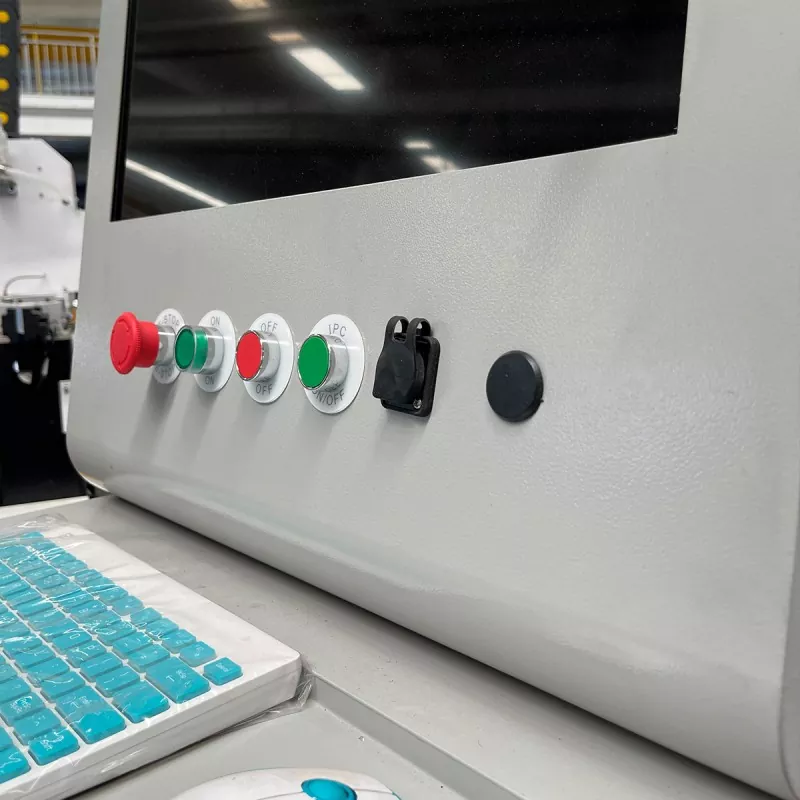

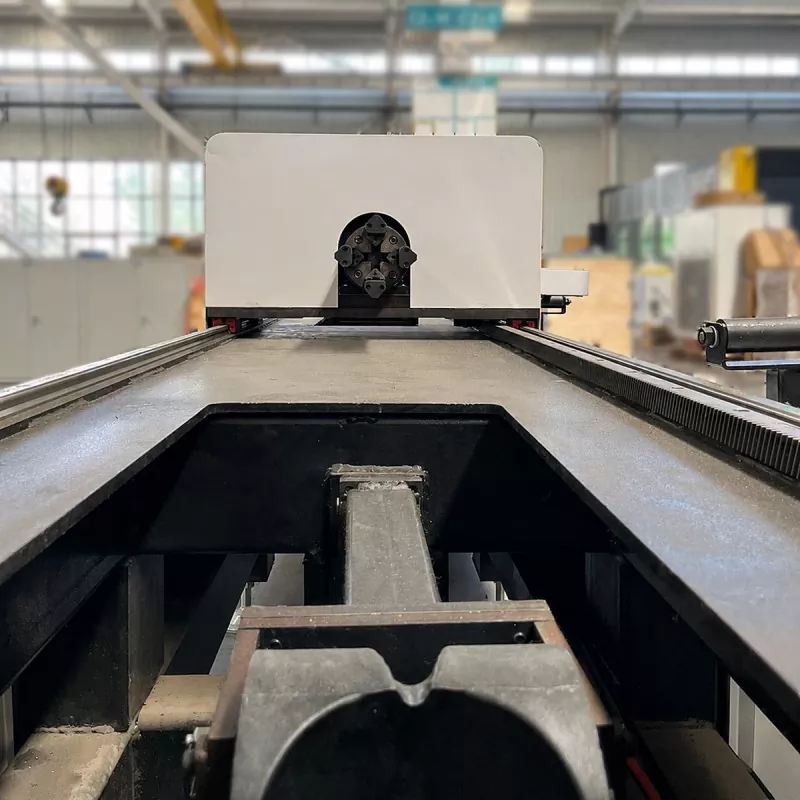

Stroj omogoča dostop do nakladalnega območja, vpenjalnega sistema in območja rezanja za vsakodnevno delovanje in pregledovanje. Operaterji lahko spreminjajo programe glede na proizvodne risbe, kar je koristno za proizvajalce s pogostimi menjavami izdelkov.

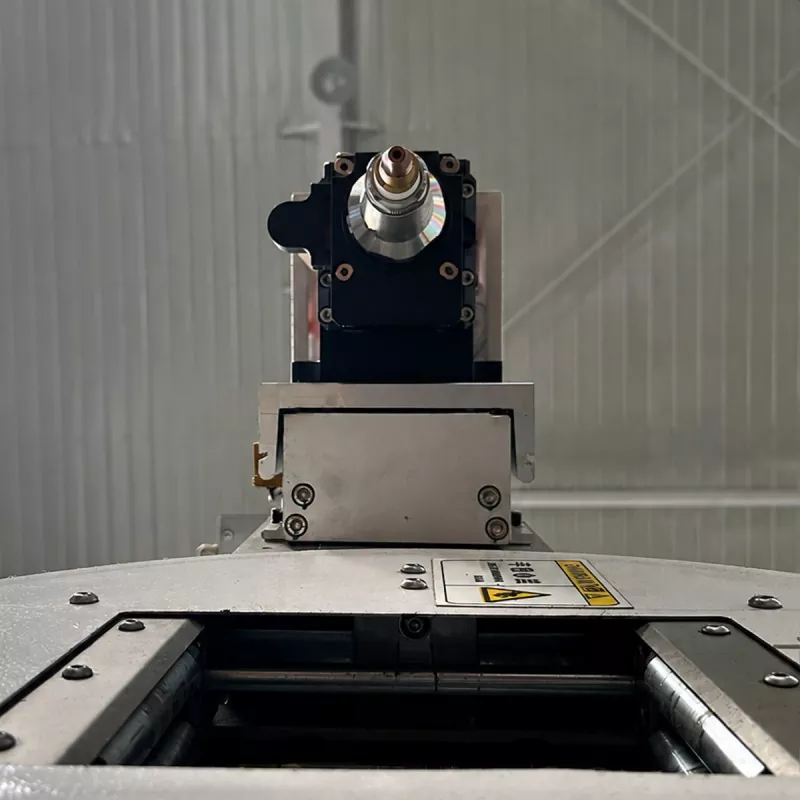

Redno vzdrževanje mora vključevati pregled in čiščenje vpenjalne glave, vodilnih komponent, zaščite rezalne glave, hladilnega sistema, plinskega sistema, mazalnih točk in električnih povezav. Šobe, zaščitne leče in druge potrošne materiale je treba preveriti in po potrebi zamenjati.

Konfiguracija stroja

Končno konfiguracijo je treba izbrati glede na dejansko uporabo in ne samo na moč laserja.

Preden zahtevajo ponudbo, morajo kupci potrditi obliko in dimenzije cevi, največjo in najmanjšo velikost cevi, dolžino cevi, material in debelino stene, pričakovan obseg proizvodnje, tipične risbe delov, zahtevano hitrost rezanja, zahteve glede kakovosti robov, prostor za delavnico in napajanje, rezalni plin in pomožno opremo.

Pred končno izbiro opreme je priporočljiv vzorec kroja na podlagi dejanskega materiala in risb kupca.

Tehnične specifikacije

Končno debelino in hitrost rezanja je treba potrditi glede na material, dimenzije cevi, debelino stene, rezalni plin, zahtevano kakovost robov in cilj proizvodnje.

Pogosto zastavljena vprašanja

Katere materiale lahko obdeluje stroj?

Lahko se konfigurira za ogljikovo jeklo, nerjavno jeklo, pocinkano jeklo, aluminij in druge primerne kovine, ki jih je mogoče lasersko rezati. Dejanska zmogljivost je odvisna od razreda materiala, debeline, profila cevi, rezalnega plina in zahtev glede kakovosti robov.

Kakšna je največja debelina reza?

Kot splošna referenca lahko model 3kW obdeluje stene cevi iz ogljikovega jekla do približno 10–12 mm in stene cevi iz nerjavnega jekla do približno 5–6 mm pod ustreznimi pogoji. Te vrednosti niso univerzalne meje. Dejansko delovanje je treba potrditi s testiranjem s kupčevim materialom, dimenzijami cevi in ​​zahtevano kakovostjo robov.

Kakšno hitrost rezanja lahko doseže stroj?

Za običajne tanke in srednje debele cevi se lahko referenčne hitrosti gibljejo od približno 0,5 do 8 m/min, odvisno od materiala in debeline. Na primer, 2 mm ogljikovo jeklo lahko doseže približno 4–8 m/min, medtem ko lahko 6 mm nerjavno jeklo deluje pri približno 0,5–1,2 m/min. Rezanje lukenj, zarezovanje, vogali in zapletene konture na splošno zahtevajo nižje hitrosti.

Kakšne oblike cevi lahko reže?

Standardna uporaba vključuje okrogle, kvadratne in pravokotne cevi. Izbrani posebni profili so možni tudi po potrditvi njihovih dimenzij in zahtev glede vpenjanja.

Kakšna je največja velikost cevi?

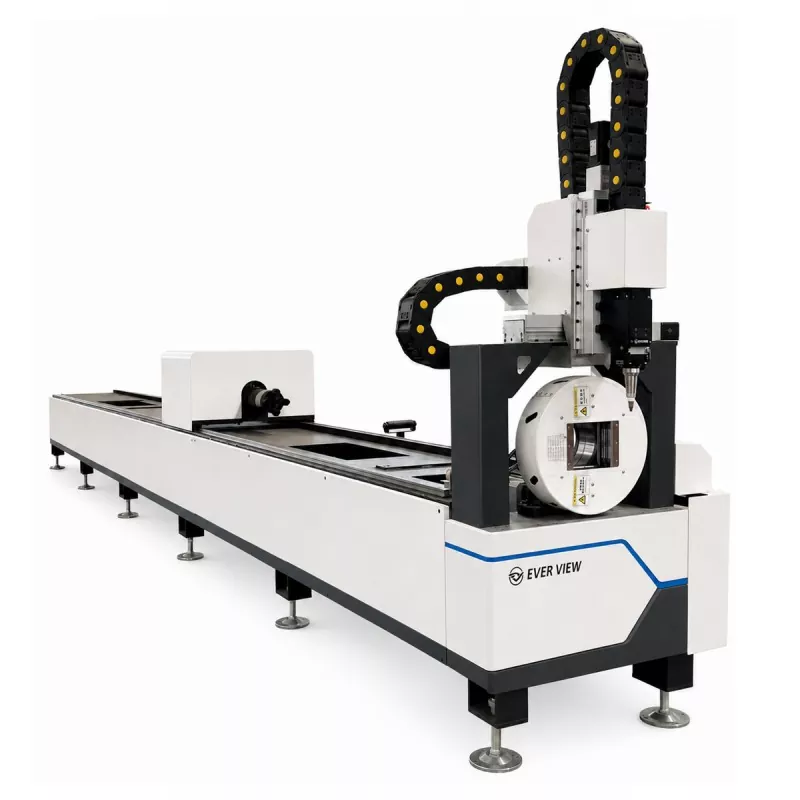

Največji premer cevi je 120 mm, največja dolžina cevi pa 6100 mm. Uporabno območje je treba potrditi glede na obliko cevi, debelino stene, način nalaganja in končno konfiguracijo.

Ali lahko reže luknje in reže?

ja Ekonomični stroj za lasersko rezanje cevi z vlakni lahko poleg rezanja cevi na dolžino izvaja tudi rezanje lukenj, rezanje rež, konturno rezanje in obrezovanje koncev.

Je 3kW dovolj za mojo aplikacijo?

3kW laserski vir je primeren za številne običajne aplikacije za obdelavo cevi. Na splošno je zmogljivejši od sistema z močjo 2 kW za cevi srednje debeline in varčnejši od sistema z močjo 4 kW za zmerne proizvodne zahteve. Pravilna izbira je odvisna od materiala, debeline, velikosti cevi, hitrosti rezanja, obsega proizvodnje in kakovosti robov. Kupci morajo zagotoviti dejanske informacije o obdelovancu za oceno.

Ali naj izberem 2kW, 3kW ali 4kW?

Izberite 2kW, ko večina dela vključuje tankostenske cevi in ​​je nadzor nad naložbami prednostna naloga. Izberite 3kW za uravnotežen nabor običajnih aplikacij iz ogljikovega jekla, nerjavnega jekla in pocinkanih cevi. Izberite 4kW, ko je potrebna višja proizvodna hitrost, debelejši materiali ali neprekinjeno delovanje v težkih pogojih.

Kakšno natančnost lahko doseže?

Navedena natančnost pozicioniranja je ±0,03 mm, s ponavljajočo se natančnostjo pozicioniranja ±0,03 mm. Dejanska natančnost dela je odvisna tudi od ravnosti cevi, vpenjanja, kalibracije stroja, parametrov rezanja in nastavitev programa.

Podpora proizvajalca

EVER VIEW podpira stranke pri izbiri stroja, konfiguraciji, vrednotenju uporabe, rezanju vzorcev in pripravi pred pošiljanjem.

Stranke lahko zagotovijo dimenzije cevi, material, debelino, proizvodne zahteve in risbe za tehnični pregled. O prilagojenih konfiguracijah je mogoče razpravljati tudi glede na specifične potrebe obdelave cevi.

Zakaj izbrati ta stroj?

Ta varčen laserski rezalnik cevi z močjo 3 kW ponuja praktično ravnotežje med naložbo, zmogljivostjo obdelave in vsakodnevno uporabnostjo. Primeren je za kupce, ki potrebujejo rešitev z optičnim laserjem za običajne kovinske cevi, referenčno zmogljivost rezanja približno 10–12 mm za ogljikovo jeklo in 5–6 mm za nerjavno jeklo, prilagodljivo digitalno programiranje, univerzalno vpenjanje in zmanjšane sekundarne operacije.

V primerjavi z 2 kW strojem zagotavlja večjo zmogljivost za srednje debele materiale. V primerjavi s strojem s 4 kW lahko ponudi bolj ekonomično rešitev za kupce, ki ne potrebujejo največje debeline ali neprekinjene visoke hitrosti proizvodnje.

Zahtevajte preskus rezanja

Izbira stroja za rezanje cevi mora temeljiti na dejanskih obdelovancih in ne zgolj na specifikacijah.

Pošljite EVER VIEW svojo velikost cevi, material, debelino, dolžino, obseg proizvodnje, zahtevano hitrost rezanja in risbo dela za oceno uporabe in konfiguracijo stroja.
